Электрические схемы ультразвуковых отпугивателей грызунов, собак
Основное назначение отпугивателя - это борьба с кротами на дачных участках, газонах, огородах, цветочных клумбах,. Электронный отпугиватель кротов «Торнадо ОЗВ1» совершенно безопасен для людей, растений, полезных подземных насекомых и червей и является самым оптимальным и экологически чистым средством для борьбы с кротами. Торнадо ОЗВ1 необходим для использования на открытых участках, поэтому отпугиватель водонепроницаемый, защищен от дождя и снега.

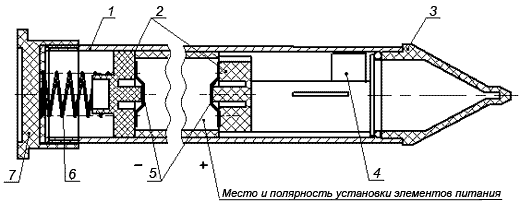

Схема отпугивателя кротов Торнадо ОЗВ-01

1 — корпус; 2 — втулки; 3 — заглушка; 4 — плата; 5 — контакты; 6 — пружина; 7 — пробка.
Электросхема генератора для отпугивания грызунов
Электросхема генератора включает состоит из генератора ультразвуковых колебаний (С3,C4,DD1.3,DD1.4,R3,R4), модулятора низкой частоты (C1,C4,DD1.4,R1,R2), усилителя мощности на транзисторах VT1-VT3, излучателя, в качестве которого используется высокочастотный громкоговоритель 4ГДВ-1. Генератор излучает частотно-модулированные колебания в диапазоне 15….40 кГц. Частоту можго регулировать резистором R4, частота модуляции регулируется резистором R2 в пределах 2….10 Гц. Если установить контакт SB1 таким образом, что при несанкционированном проникновении в помещение этот контакт замыкался. Генератор может работать, как сирена охранной сигнализации, поскольку начинает излучать модулирование по частоте колебания в диапазоне 1000…2000Гц.
Важно, что при длительной работе в одном частотном диапазоне крысы привыкают, поэтому нужно резисторами R2-R4 менять параметры излучения 2-3 раза в неделю. Или же конденсатор С4 соединить с отрезком провода, создающим дополнительную ёмкость, меняющуюся при изменении температуры и влажности. Тогда частота будет меняется по случайном порядке.
Схема генератора

Электрическая схема устройства для отпугивания крыс и мышей
Отпугиватель крыс и мышей предназначен для отпугивания грызунов в городских условиях и на даче. Его также можно установить в автомобиле для защиты проводки. Принцип работы модели основан на генерации ультразвуковых волн частотой около 23 кГц. Большинство грызунов не переносят звук такой частоты и испытывают беспокойство, покидают места своего обитания. Рекомендуемый корпус BOX-G020. Размеры печатной платы 53х28 мм.
Технические характеристики:
площадь действия, 20 м2;
напряжение питания, 9 В;
ток потребления, 50 мА;
рабочая частота, 16…28 кГц.
Схема отпугивателя крыс и мышей
Электрическая схема отпугивателя собак
Простой вариант отпугивателя собак (рис.1) собран на одной цифровой микросхеме
(DD1) и пяти транзисторах (VT1~VT5). На логических элементах DD1.1, DD1.2, резисторах
R1, R2 и конденсаторах Cl, C2 выполнен инфразвуковой генератор. Он являет собой
симметричный мультивибратор, производящий прямоугольные импульсы частотой 1,5
Гц. Второй симметричный мультивибратор, построенный на элементах DD1.3, DD1.4,
резисторах R6, R7 и конденсаторах С5, С6, представляет собой ультразвуковой
генератор, частота прямоугольных импульсов которого 20 кГц и периодически (через
0,66 сек) увеличивается в 4 раза. Плавный периодический "подъём" ультразвуковой
частоты вверх выполняет часть схемы, содержащяя резисторы R3-R5, транзистор
VT1, конденсатор СЗ, диоды VD1.VD2.
Создаваемые на выходных выводах 10 и 11 микросхемы DD1 ультразвуковые волны
прямоугольной формы имеют малую мощность. Они усиливаются по мощности двухтактным
мостовым усилителем, сделанным на транзисторах VT2-VT5. Эмиттерной нагрузкой
этого усилителя является пьезокерамический излучатель BF1. Ультразвуковые колебания
(промодулированные инфразвуковыми) возбуждаются в нем после нажатия на кнопку
SB1, выполняющую функцию "вкл". Цепь питания микросхемы DD1 защищена от случайной
"переполюсовки" батареи GB1 диодом VD3, а конденсаторы фильтра С4 и С7 предоставляют
пропускание по цепи питания высокочастотных и низкочастотных колебаний.
Когда вместо пьезоизлучателя СП-1 использовать автомобильную пьезосирену ACT-10,
дальность действия отпугивателя намного увеличится. Батарею GB1 можно собрать
из шести-десяти гальванических элементов (316), аккумуляторов Д-0,25 или применить
готовую 12-вольтовую батарею L1028 или же 9-вольтовую "Крону", "Корунд". Микросхему
К561ЛА7 можно заменить на564ЛА7, К176ЛА7, К1561ЛА7. Диоды VD1-VD3 - любые кремниевые
малогабаритные, транзистор VT1 - любой кремниевый маломощный с коэффициентом
усиления тока базы не менее 30. Транзисторы VT2, VT4 и VT3, VT5 можно заменить
любыми из серий КТ3102 и КТ3107.
При сборки отпугивателя собак, можно не применять микросхемы вовсе, тогда
число транзисторов возрастет до девяти. На рис.2 изображена схема второго варианта
отпугивателя, точнее, ее часть (остальное - по рис.1), в которой инфразвуковой
генератор состоит из транзисторов VT6, VT7, конденсаторов С1, С2 и резисторов
R1-R4, а ультразвуковой - но транзисторах VT8, VT9, конденсаторах С4, С5 и резисторах
R7-R10. Цепь "увода" ультразвуковой частоты имеет резисторы R5, R6, конденсатор
СЗ, транзистор VT1 и диоды VDI, VD2.
Чтобы при настройке, которая, в основном заключается в подборе сопротивления
резисторов R3 (рис.1) или R5 (рис.2), можно определять его работу на слух, на
время параллельно с конденсатором С4 и С5 подключают пайкой два конденсатора
емкостью не менее 6800 пФ каждый.
Схема отпугивателя собак
