Самодельный ультразвуковой отпугиватель

Не так давно человечество научилось использовать ультразвук не только в науке, но и в промышленности, а также в быту. А сегодня появляются уже самодельные отпугиватели. Собранные из деталей, доступных на любом радиорынке, они представляют собой замысловатые электронные устройства.

Неподготовленному человеку будет довольно сложно разобраться в схеме простейшего отпугивателя, посещение радиокружка в своё время будет явным преимуществом.
Ультразвуковой отпугиватель грызунов Торнадо ОГ.08-200
1 600 руб.
Торнадо-200 не создает слышимого звука, сопровождающего ультразвук. Его можно ставить в жилые помещения.

Отпугиватель своими руками

Для самодельного отпугивателя понадобятся:

Отпугиватель своими руками
  1. Цифровая микросхема (DD1);
  2. Кремниевые маломощные транзисторы с коэффициентом усилением базы тока не менее 30 (VT1-VT5);
  3. Резисторы (R1-R7);
  4. Кремниевые малогабаритные диоды (VD1-VD3);
  5. Конденсаторы (C1-C7);
  6. Пьезокерамический излучатель (BF1);
  7. Батарея 12В (GB1);
  8. Выключатель (SB1).

Инфразвуковой генератор выполняется из логических элементов DD1.1, DD1.2, резисторов R1, R2 и конденсаторов C1, C2. Частота излучаемых волн составляет 1,5 Гц. Ультразвуковой генератор собирается из элементов DD1.3, DD1.4, резисторов R6, R7 и конденсаторов С5, С6. Причём узел из резисторов R3-R5, конденсатора СЗ, транзистора VT1 и диодов VD1.VD2 позволяет увеличивать частоту волны до 80 кГц. Для увеличения мощности на выходном выводе микросхемы DD1 используется двухтактный мостовой усилитель, состоящий из транзисторов VT2-VT5. К ним же подключается пьезокерамический излучатель BF1, который излучает ультразвуковые колебания после нажатия переключателя SB1.

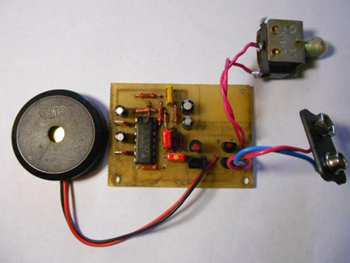

Схема отпугивателя собак
Схема отпугивателя собак

Некоторые элементы могут быть заменены более эффективными. Самодельный отпугиватель грызунов может быть собран с другим излучателем, к примеру, автомобильной пьезосиреной. Также можно обойтись без микросхемы вообще, но тогда необходимо увеличение количества транзисторов до девяти.

В чём выгода?

Бесспорно, в цене. Сделанный своими руками отпугиватель может обойтись в два, а то и в три раза дешевле. Однако его сборка и настройка требуют сноровки и терпения.

Кроме того, самодельная конструкция явно проигрывает в удобстве эксплуатации, надёжности и дальности действия. Разумеется, приятнее пользоваться продуктами собственного труда, но способны ли они эффективно решать поставленные перед ними проблемы уже совсем другой вопрос.

Смотрите также как сделать отпугиватель комаров своими руками
